Aggiornamenti Wave Optics Module
Per gli utenti del Wave Optics Module, COMSOL Multiphysics® 6.4 introduce calcoli in campo lontano in domini non omogenei, nuove variabili per l'accoppiamento tra i contorni di origine e destinazione e grafici di polarizzazione predefiniti aggiornati per risultati di simulazione più chiari e veloci. Proseguite la lettura per ulteriori dettagli su questi aggiornamenti.
Nuova funzione per il calcolo del campo lontano in presenza di un substrato

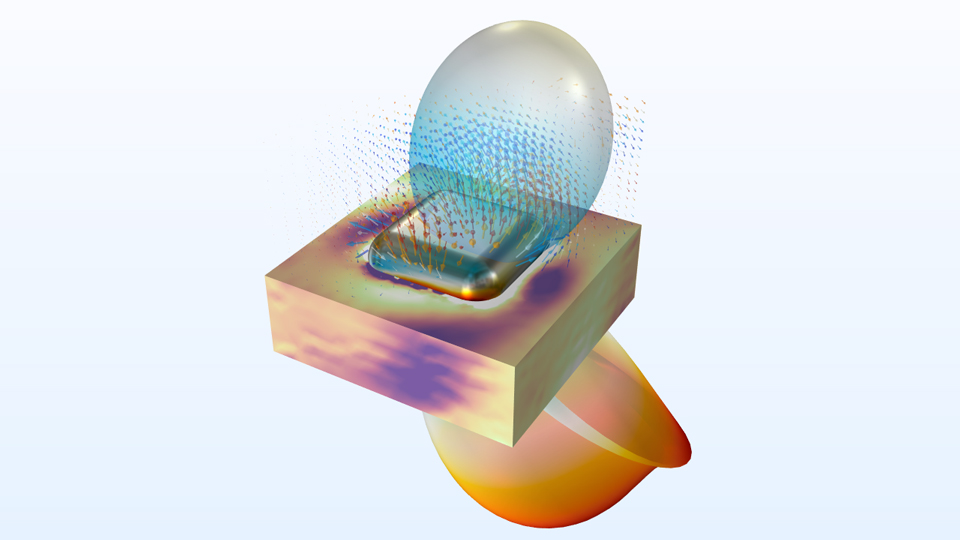

La nuova funzione Far-Field Domain, Inhomogeneous consente l'analisi della radiazione in campo lontano in presenza di un substrato. Questa funzione supporta i calcoli in campo lontano di strutture costituite da un diffusore o una sorgente incorporati in un superstrato omogeneo (tipicamente aria) e un substrato dielettrico omogeneo. Il tutorial Scatterer on Substrate illustra questa nuova aggiunta.
Nuove variabili per il calcolo dell'accoppiamento tra diversi contorni di origine e destinazione

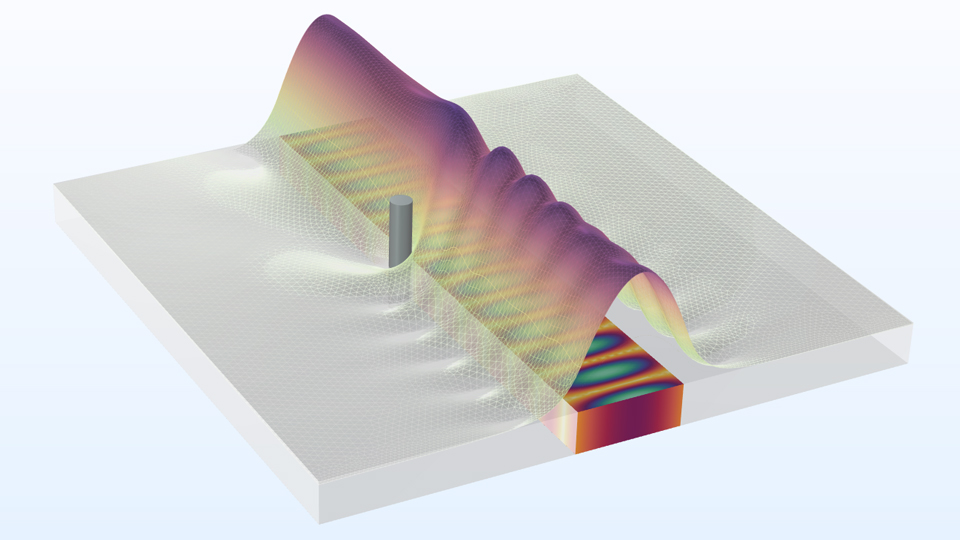

Per semplificare l'analisi, ad esempio, dell'accoppiamento tra onde guidate e onde in spazio libero (e viceversa), sono state definite nuove variabili per l'efficienza di accoppiamento (ovvero il rapporto tra la potenza di uscita integrata e la potenza di ingresso). Le variabili sono accumulate gerarchicamente, facilitando l'analisi dell'accoppiamento sia con caratteristiche e contorni piccoli che grandi. Allo stesso modo, esiste una gerarchia di variabili per tenere conto della perdita integrata dovuta all'assorbimento. Sono disponibili variabili sia per la perdita di potenza che per la perdita normalizzata alla potenza in ingresso. Questa funzionalità è dimostrata principalmente nel modello Modeling a Scatterer Near an Optical Waveguide, ma può essere vista anche nei seguenti modelli tutorial:
Grafico di polarizzazione aggiornato e miglioramenti dei risultati

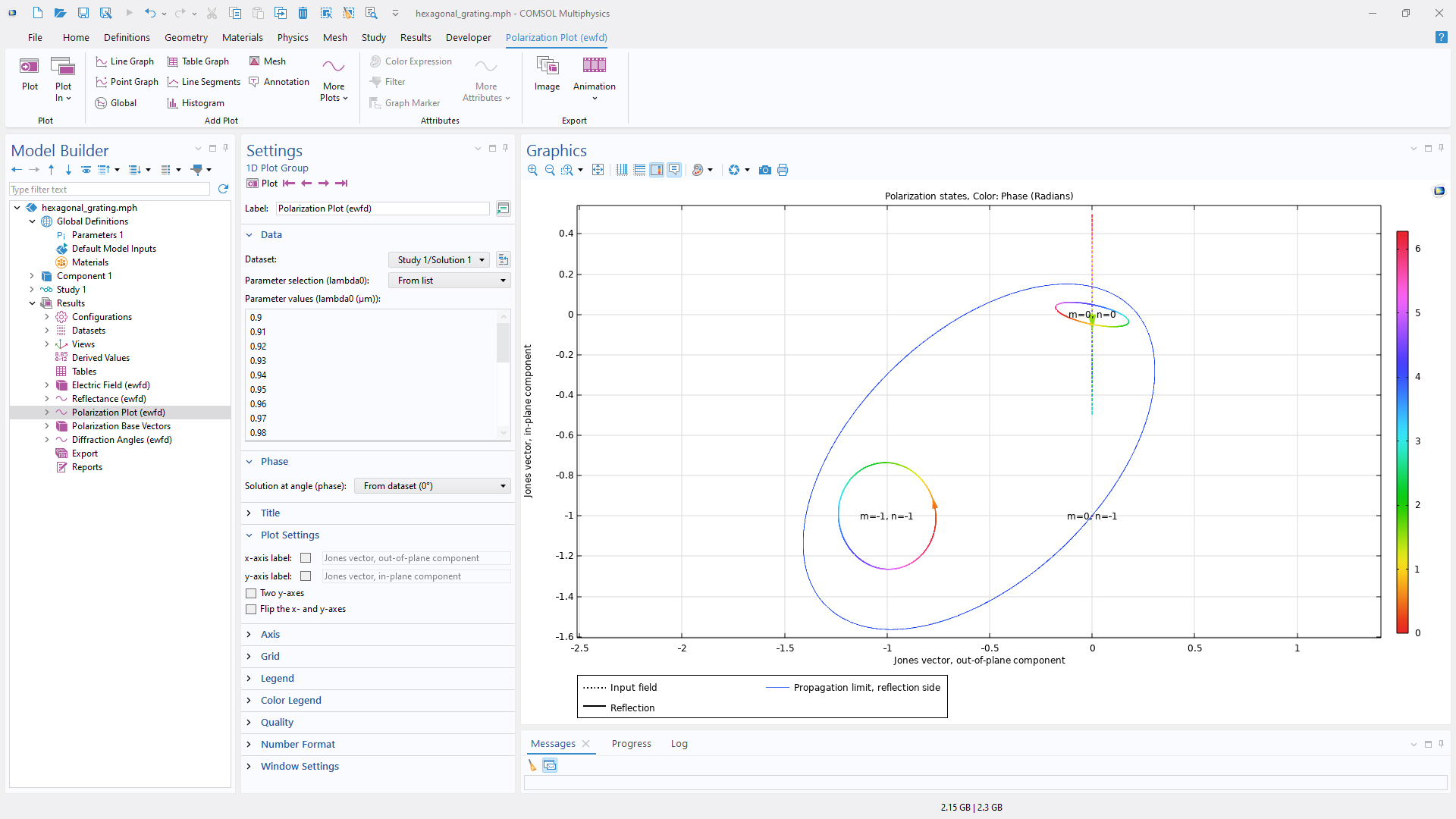

Nel grafico Polarization è disponibile una nuova opzione per normalizzare le ellissi di polarizzazione alla massima efficienza di diffrazione. Di conseguenza, la dimensione dell'ellisse rappresenta l'efficienza di diffrazione. Inoltre, sono disponibili nuove opzioni di grafico che indicano l'area di propagazione degli ordini di diffrazione. Il grafico Polarization aggiornato è mostrato nei tutorial Hexagonal Grating (Wave Optics) e Hexagonal Plasmonic Color Filter.
La funzione Cross Section Calculation offre ora diverse opzioni per la modellazione delle sezioni trasversali di scattering, assorbimento ed estensione: un grafico predefinito o una valutazione globale, illustrati rispettivamente nei tutorial Optical Scattering off a Gold Nanosphere e Scatterer on Substrate.
I nodi Global Evaluation, come riflettanza, trasmittanza ed efficienza di diffrazione, sono stati raggruppati nei nodi Evaluation Group, consentendo l'aggiornamento automatico dei dati della tabella dopo simulazioni ripetute. Questa funzionalità è illustrata nel tutorial Waveguide S-Bend, in cui vengono valutati riflettanza, trasmittanza e perdita.
Aggiornamenti alla libreria dei materiali ottici
All'interno della libreria dei materiali ottici, disponibile nel Ray Optics Module e nel Wave Optics Module, sono stati aggiunti 12 nuovi vetri della Schott AG e 10 nuovi vetri della CDGM Glass. Questi nuovi vetri contengono tutte le proprietà dei materiali necessarie per eseguire un'analisi delle prestazioni strutturali-termiche-ottiche (STOP).
Nuovi tutorial
La versione 6.4 di COMSOL Multiphysics® introduce diversi nuovi tutorial nel Wave Optics Module.

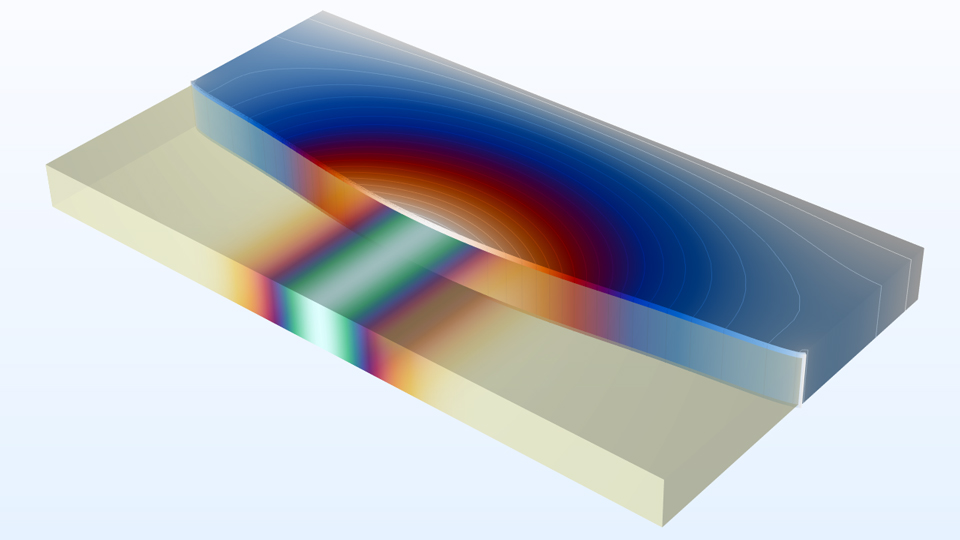

Thermal Heating of a Semiconductor Saturable Absorber Mirror (SESAM)

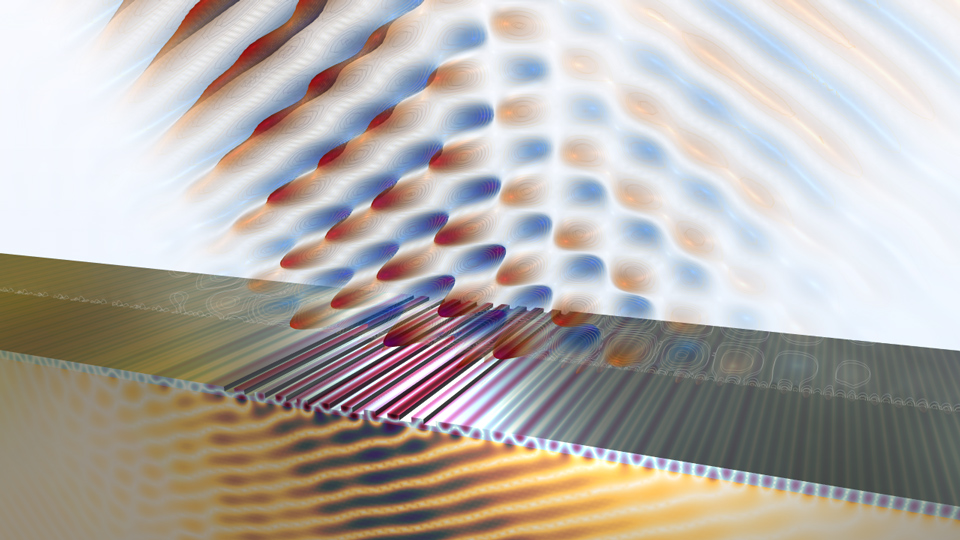

Silicon on Insulator Optical Grating Coupler
Topology Optimization of a Metalens
*Richiede l'Optimization Module
Designing a Metasurface Beam Deflector Using Shape Optimization
Questo modello si basa sul tutorial Metasurface Beam Deflector. Le prestazioni sono state migliorate utilizzando l'ottimizzazione della forma, che consente di modificare i raggi e la posizione dei singoli tubi.
metasurface_beam_deflector_optimization
Download da Application Gallery
*Richiede l'Optimization Module
Reflection of a Circularly Polarized Plane Wave
Le frecce rosse rappresentano il campo elettrico, mentre quelle nere rappresentano il flusso di potenza. Le onde che si propagano verso il basso sono tutte polarizzate circolarmente a destra, mentre quelle riflesse (frecce in alto) sono polarizzate circolarmente a sinistra.
