Aggiornamenti Mesh
La versione 6.4 di COMSOL Multiphysics® introduce la possibilità di creare mesh swept utilizzando il metodo hex-dominant, una nuova funzionalità per gli studi di verifica dei risultati di ottimizzazione e per la modifica delle mesh importate, nonché la visualizzazione di ulteriori informazioni di creazione e statistiche per ciascuna operazione mesh. Proseguite la lettura per ulteriori dettagli su questi aggiornamenti.
Nuova funzionalità per la generazione di mesh strutturate

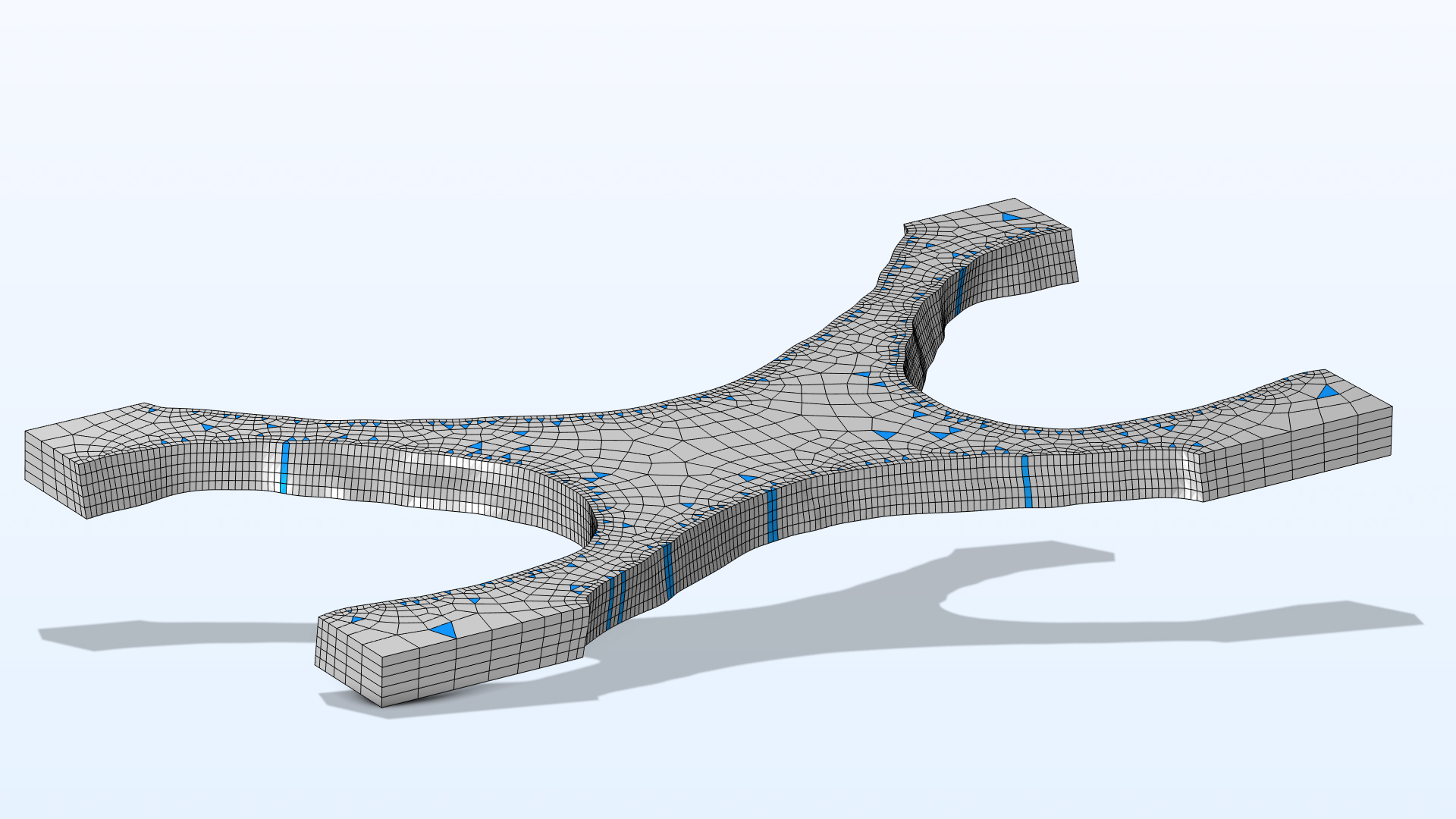

La nuova metodologia a prevalenza esagonale, ora predefinita per la mesh swept, garantisce un'elevata qualità degli elementi anche nei casi più complessi. Quando si crea una mesh a prevalenza quadrangolare sulle facce sorgente, vengono inseriti dei triangoli per facilitare la transizione delle dimensioni degli elementi, ottenendo così elementi prismatici nella mesh swept.

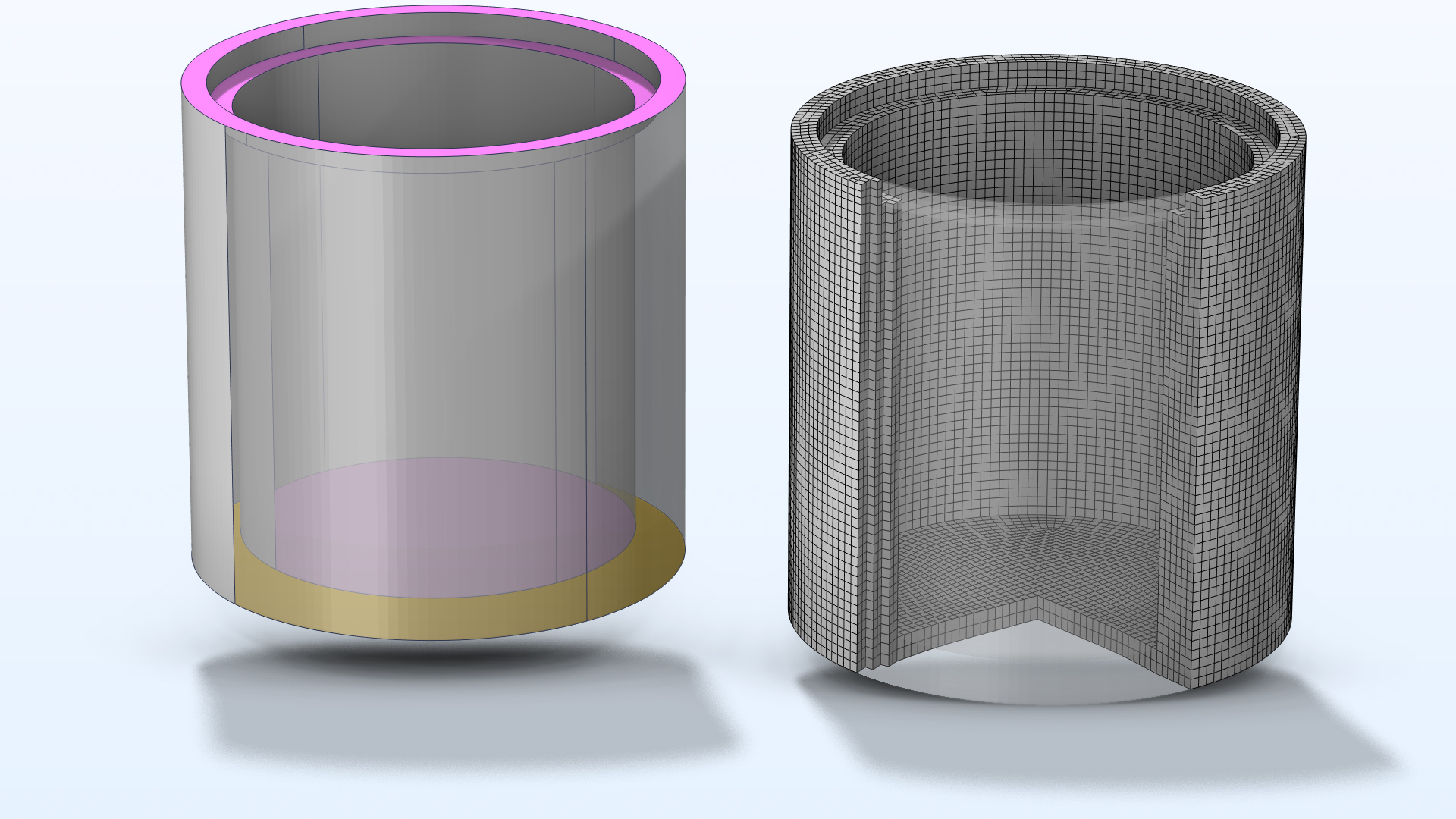

L'operazione Swept ora è in grado di generare automaticamente una mesh nei domini contenenti un gradino o una sporgenza grazie al supporto aggiunto per le facce sorgente disconnesse. Nelle versioni precedenti, questi tipi di domini richiedevano una partizione manuale.
Geometrie basate su mesh

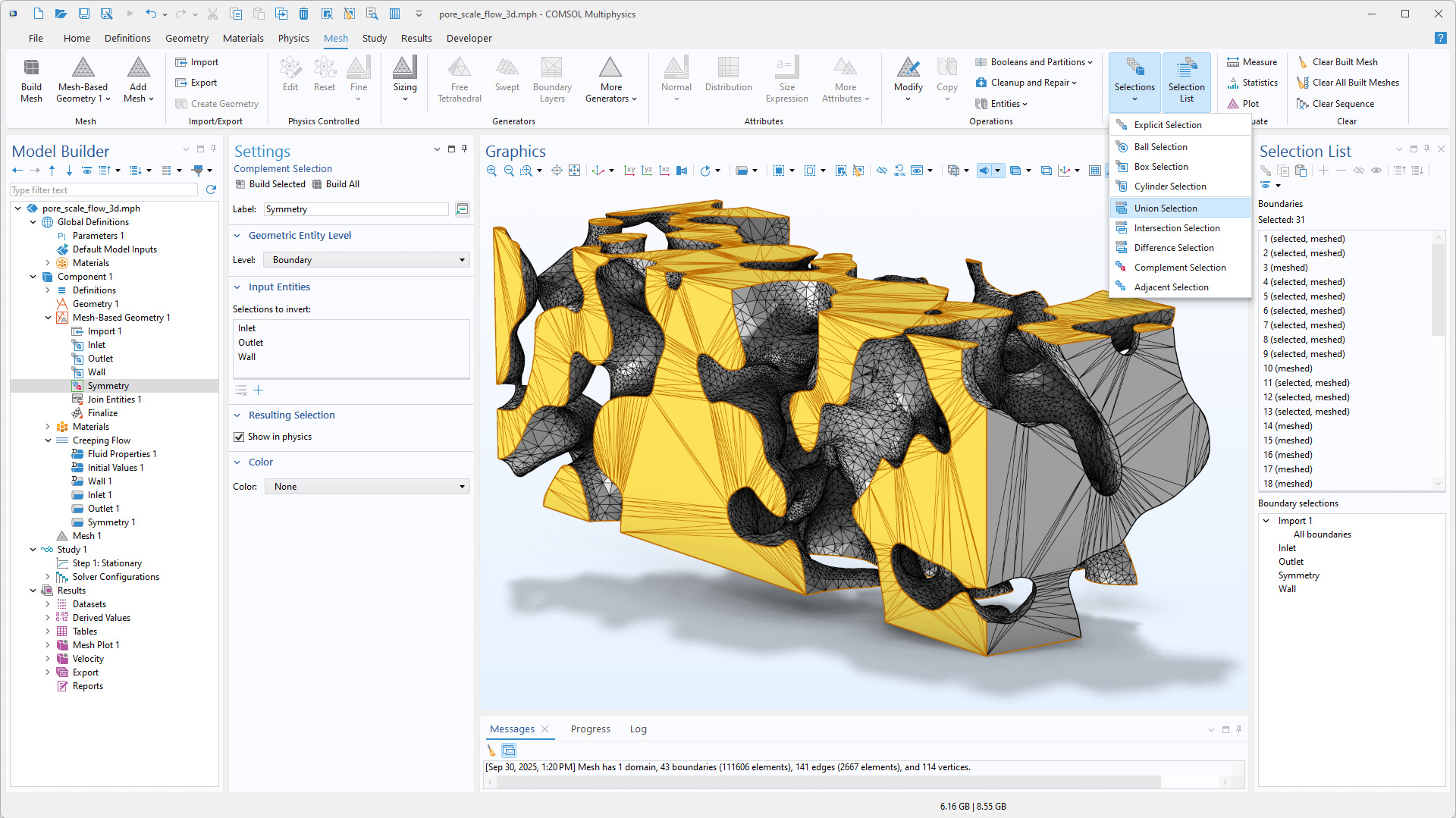

L'impostazione degli studi di verifica dopo l'ottimizzazione topologica, così come la modifica e la riparazione delle mesh importate, è ora più efficiente grazie al nuovo nodo Mesh-Based Geometry. Questo nodo può essere creato direttamente dai set di dati dei risultati oppure aggiunto manualmente per le mesh importate. Per le geometrie basate su mesh e le mesh importate, sono state aggiunte diverse nuove operazioni di selezione: Ball Selection, Box Selection, Cylinder Selection, Union Selection, Intersection Selection, Difference Selection e Complement Selection. I seguenti tutorial dimostrano questa nuova funzionalità:
Informazioni sulla mesh
La finestra Settings per tutte le operazioni di creazione della mesh ora include statistiche e informazioni sugli elementi della mesh. Ad esempio, quando si crea una mesh controllata dalla fisica, questa sezione mostra il numero di elementi, la qualità minima e la qualità media per ogni tipo di elemento generato.
Tutorial aggiornati
La versione 6.4 di COMSOL Multiphysics® offre due tutorial aggiornati per la mesh.

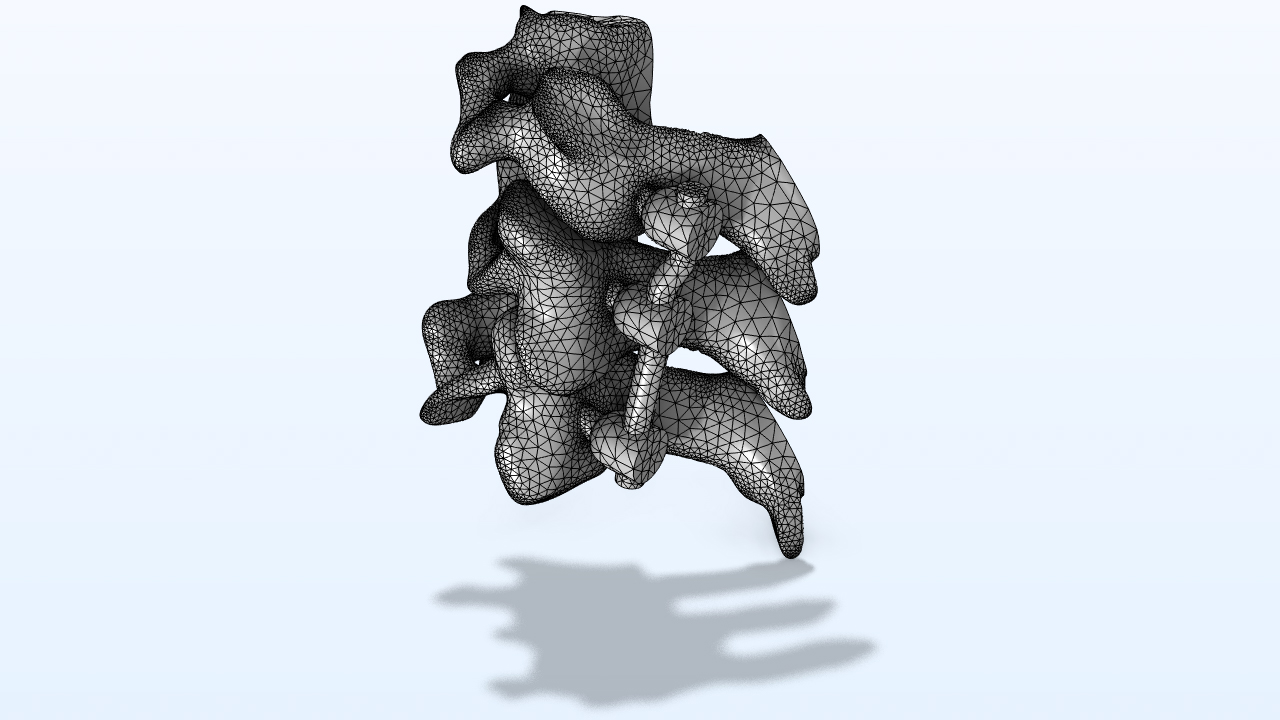

STL Import Tutorial Series
stl_vertebra_mesh_import
stl_2_combine_geom_mesh
Download da Application Gallery

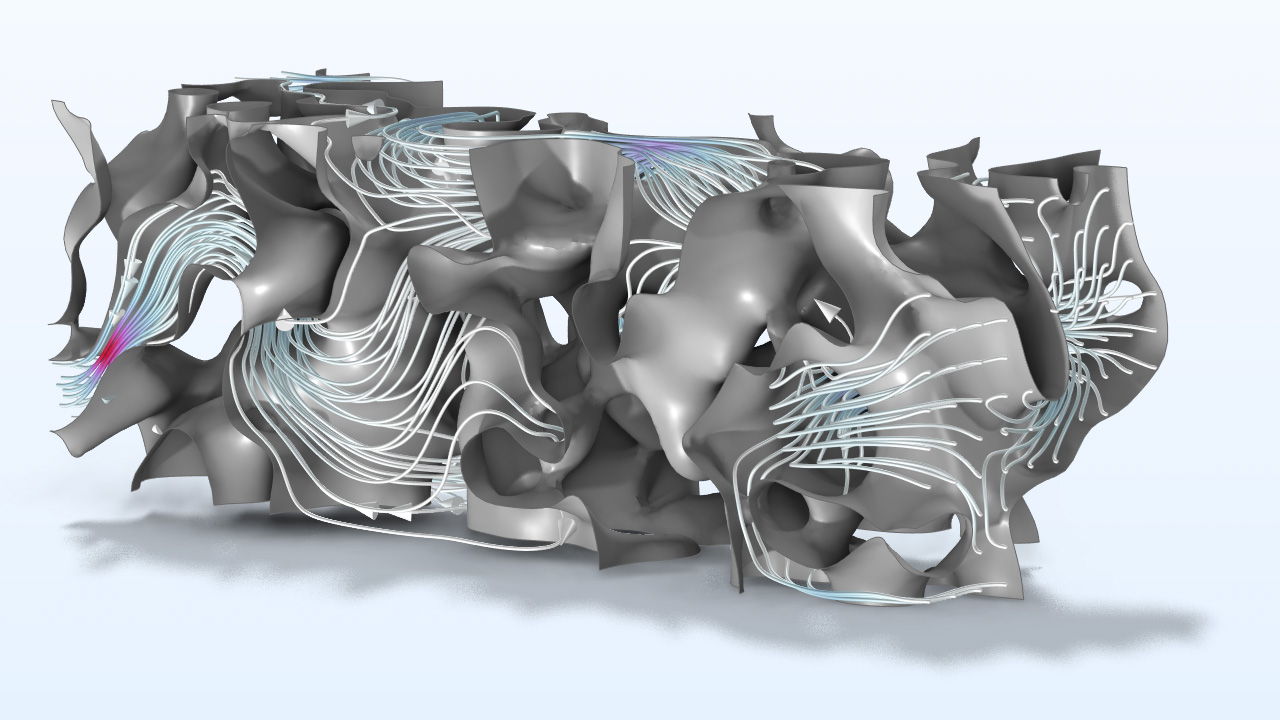

Analyzing Porous Structures on the Microscopic Scale
