Novità COMSOL Multiphysics^® versione 6.4

Aggiornamenti Uncertainty Quantification Module

Per gli utenti dell'Uncertainty Quantification Module, la versione 6.4 di COMSOL Multiphysics^® introduce il supporto per le quantità di interesse (QoI) dipendenti dalla frequenza e dal tempo e consente l'incertezza di misura definita dall'utente per la quantificazione inversa dell'incertezza (UQ). Proseguite la lettura per ulteriori dettagli su questi aggiornamenti.

Quantificazione dell'incertezza dipendente dalla frequenza e dal tempo

L'Uncertainty Quantification Module ora supporta QoI (quantità di interesse) dipendenti dalla frequenza e dal tempo, consentendo un'analisi UQ efficiente senza eseguire simulazioni aggiuntive. Tutti i punti di frequenza o i passi temporali calcolati dallo studio sottostante possono essere utilizzati direttamente per eseguire screening, analisi di sensibilità, propagazione dell'incertezza e analisi di affidabilità. Questo miglioramento si applica a qualsiasi modello dipendente dalla frequenza o dal tempo ed è particolarmente utile in applicazioni quali RF, acustica, MEMS e simulazioni di batterie, dove le prestazioni dipendono spesso da risposte dipendenti dalla frequenza e dal tempo. Ora è possibile esplorare come l'incertezza nei parametri di input si propaghi attraverso l'intero spettro di frequenza o tempo. Il tutorial Piezoelectric Energy Harvester with Uncertainty Quantification dimostra questa nuova funzionalità.

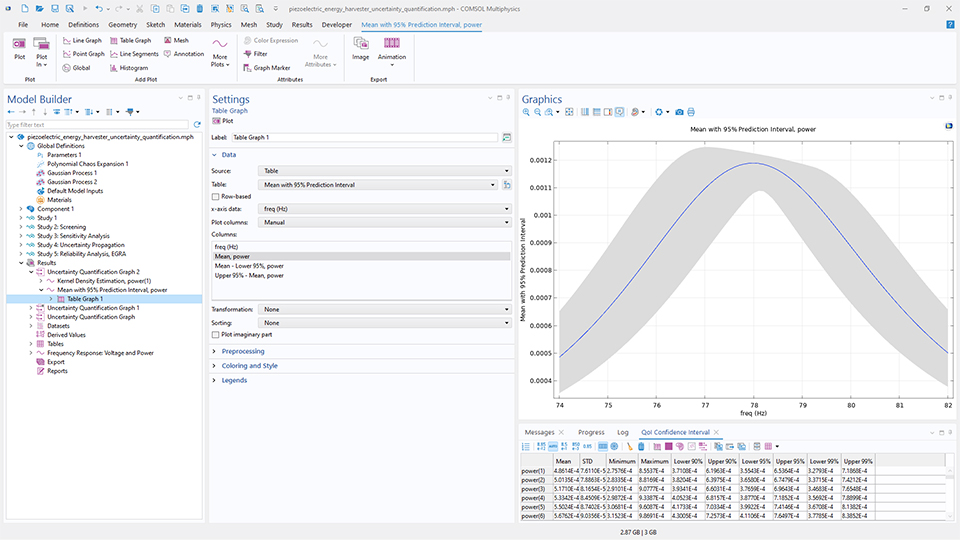

Interfaccia utente di COMSOL Multiphysics che mostra il Model Builder con il nodo Table Graph evidenziato, la finestra Settings corrispondente e un grafico 1D nella finestra Graphics.

Lo studio sulla quantificazione dell'incertezza ora supporta i QoI dipendenti dalla frequenza, consentendo l'analisi UQ di tutte le espressioni QoI che variano con la frequenza.

Incertezza di misura definita dall'utente per l'UQ inversa

Gli studi UQ inversi ora supportano l'incertezza di misura definita dall'utente, offrendo una maggiore flessibilità nella calibrazione dei parametri. Questo miglioramento consente di definire in modo esplicito l'incertezza di misura associata ai dati sperimentali. Quando l'incertezza di misura è nota, includerla in uno studio UQ inverso consente una calibrazione più precisa dei parametri di input. Nei casi in cui l'incertezza di misura è sconosciuta, può essere stimata congiuntamente ai parametri di input calibrati.

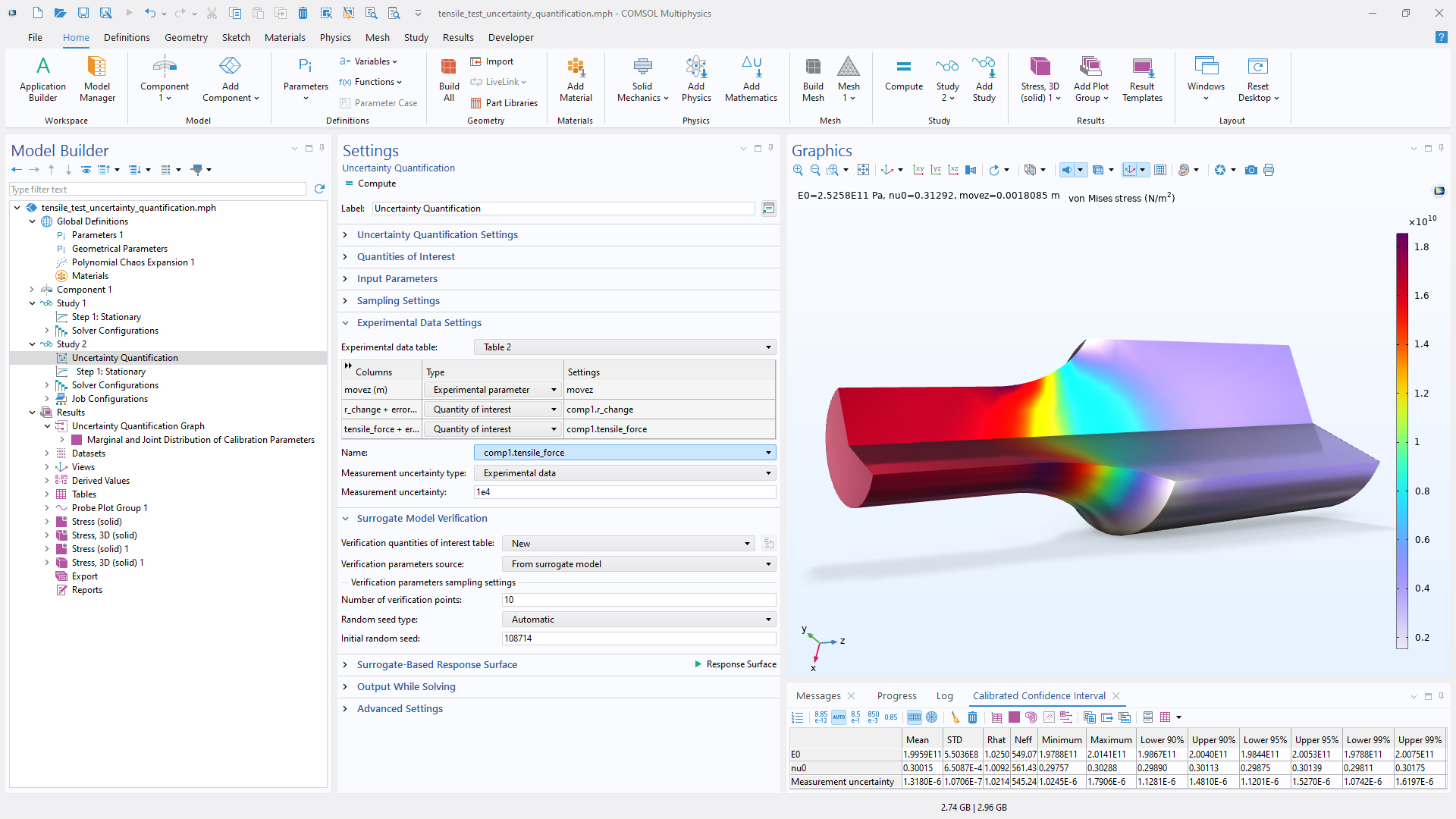

Interfaccia utente di COMSOL Multiphysics che mostra il Model Builder con il nodo Uncertainty Quantification evidenziato, la finestra Settings corrispondente e un modello di prova di trazione nella finestra Graphics.

Lo studio Uncertainty Quantification ora supporta l'incertezza di misura definita dall'utente dalle impostazioni dei dati sperimentali per gli studi UQ inversi.

Tutorial nuovi e aggiornati

La versione 6.4 di COMSOL Multiphysics^® introduce tutorial nuovi e aggiornati nell'Uncertainty Quantification Module.

Piezoelectric Energy Harvester Uncertainty Quantification*

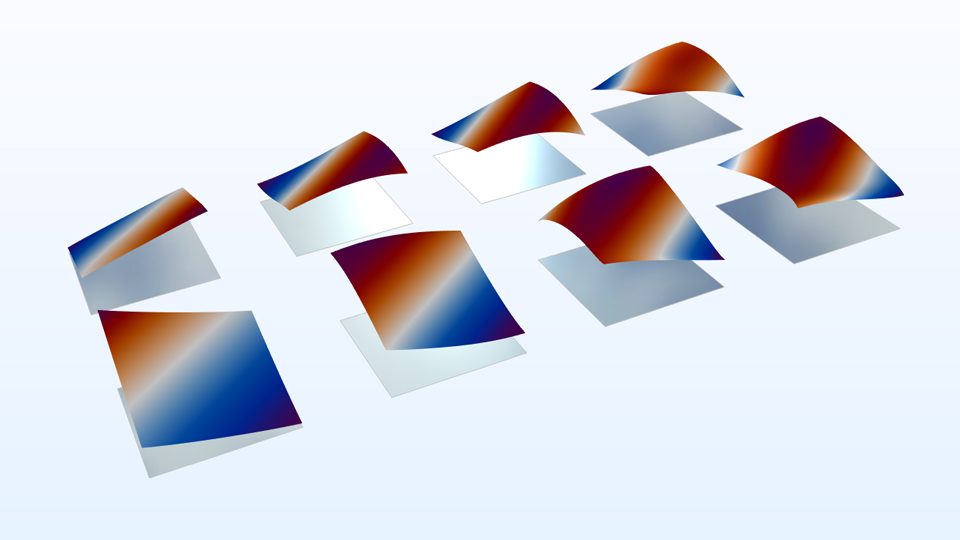

Otto grafici di un modello di harvester che mostrano la potenza di uscita.

Questo tutorial mostra come l'UQ analizza l'impatto delle variazioni di produzione su un dispositivo di raccolta di energia piezoelettrica con potenza in uscita dipendente dalla frequenza. I modelli surrogati mostrati illustrano la relazione tra la potenza in uscita e due parametri di input per otto valori di frequenza distinti.

Titolo in Application Library:
piezoelectric_energy_harvester_uncertainty_quantification
Download da Application Gallery

*Richiede l'AC/DC Module e l'Acoustics Module

Uncertainty Quantification of Poroacoustic Parameters in a Transverse Isotropic Porous Material*

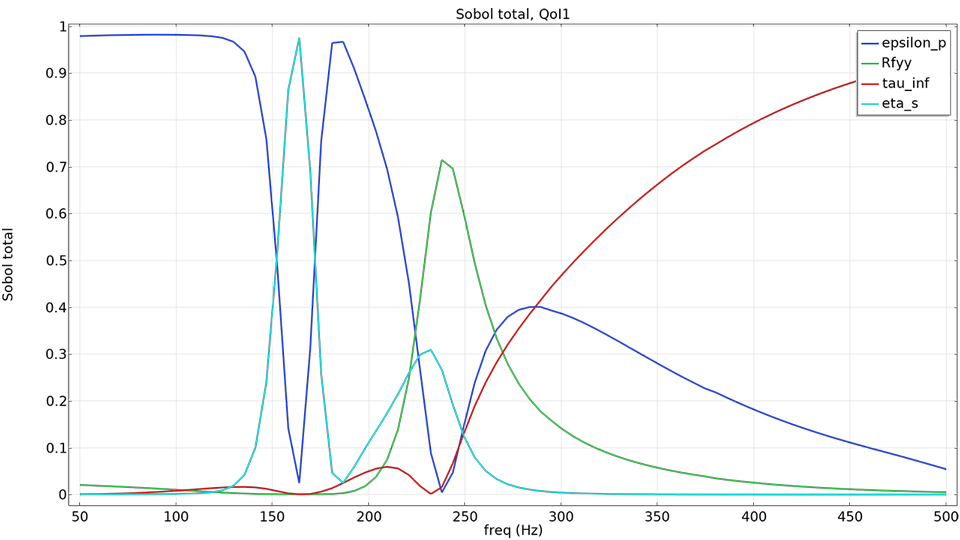

Grafico 1D che mostra gli indici Sobol totali.

Questo modello di esempio studia l'influenza delle incertezze relative alle proprietà dei materiali sulle prestazioni acustiche di uno strato poroso. Il grafico mostra gli indici Sobol totali per una serie di parametri poroacustici valutati su un intervallo completo di frequenze operative.

Download da Application Gallery

*Richiede l'Acoustics Module

Uncertainty Quantification of a Resistor

Grafico di stima della densità del kernel che mostra la distribuzione di probabilità della resistenza prevista, con la densità massima intorno ai 50 ohm.

Questo esempio mostra come è possibile utilizzare l'UQ per un resistore a film metallico. Il grafico risultante della stima della densità del kernel (KDE) mostra la distribuzione di probabilità della resistenza prevista, con la densità di probabilità più elevata che si verifica intorno a 50 Ω.
