Novità COMSOL Multiphysics^® versione 6.4

Aggiornamenti Composite Materials Module

Per gli utenti del Composite Materials Module, la versione 6.4 di COMSOL Multiphysics^® introduce miglioramenti nella modellazione di shell stratificate e strutture stratificate, oltre a un nuovo tutorial. Proseguite la lettura per ulteriori dettagli su questi aggiornamenti.

Miglioramenti all'interfaccia Layered Shell

Nella versione 6.4, l'interfaccia Layered Shell include tre miglioramenti principali. L'angolo di rotazione immesso nel nodo Layered Material sotto Global Definitions può ora essere definito come variabile, consentendo la modellazione di laminati tow ad angolo variabile. Il grafico predefinito è stato aggiornato per visualizzare la componente del tensore di sollecitazione nella direzione della fibra e due template di risultati mostrano ora le componenti del tensore di sollecitazione della lamina o del laminato invece della sollecitazione di von Mises. Inoltre, sono state migliorate le formulazioni per i criteri di rottura LaRC03 e Hashin. È possibile visualizzare questi miglioramenti nel tutorial Parametric Study on Cross-Ply Laminate Failure.

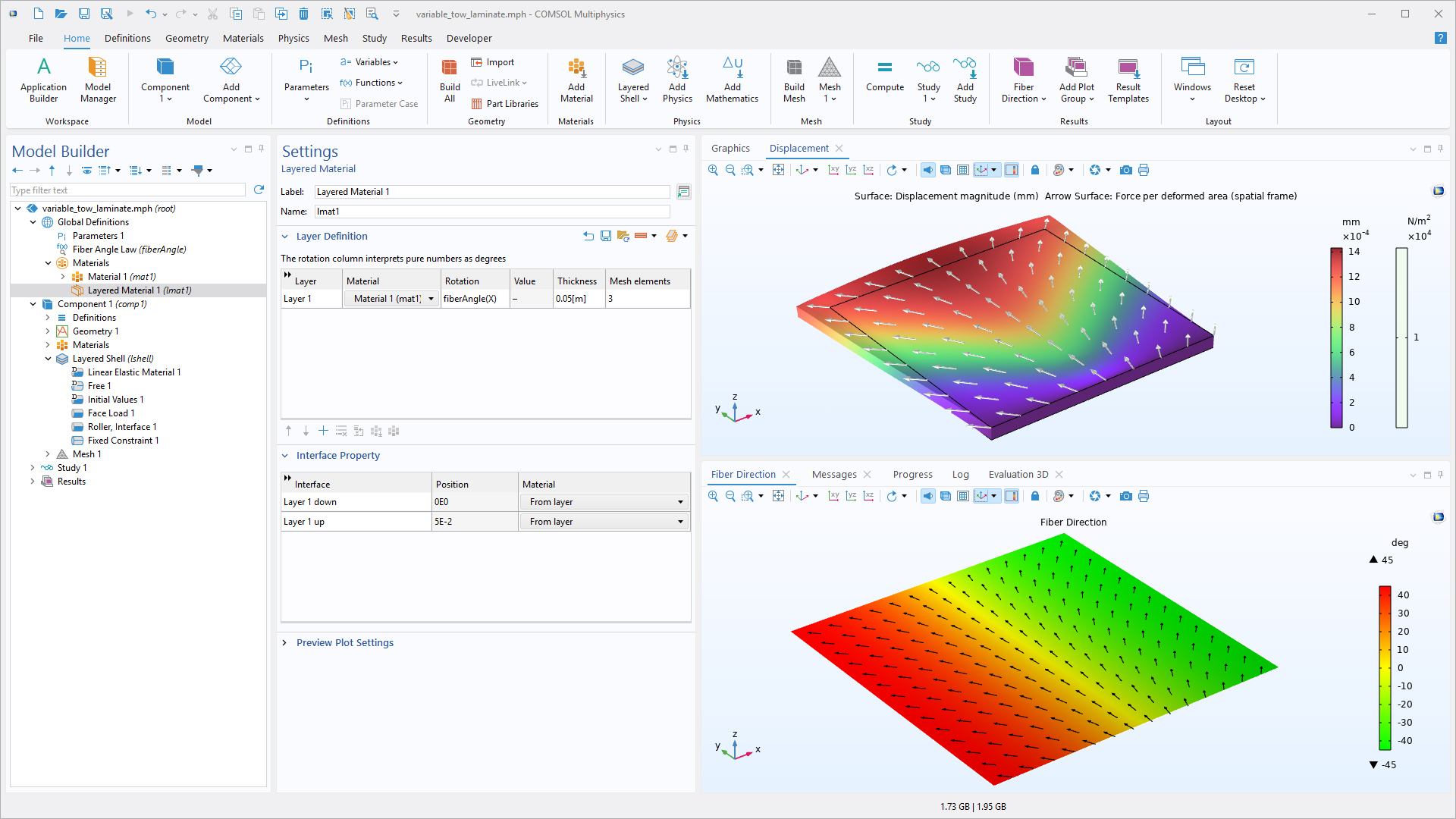

Interfaccia utente di COMSOL Multiphysics che mostra il Model Builder con il nodo Layered Material evidenziato, la finestra Settings corrispondente e due finestre Graphics.

Il grafico nella finestra superiore Graphics mostra lo spostamento sotto una trazione superficiale variabile. Il grafico inferiore mostra la direzione e l'angolo delle fibre.

Miglioramenti all'accoppiamento multifisico Layered Shell–Structure Transition

Sono stati apportati due miglioramenti principali all'accoppiamento multifisico Layered Shell–Structure Transition: la formulazione per i collegamenti strutturali è stata migliorata e il metodo di vincolo predefinito è ora impostato su Nodal.

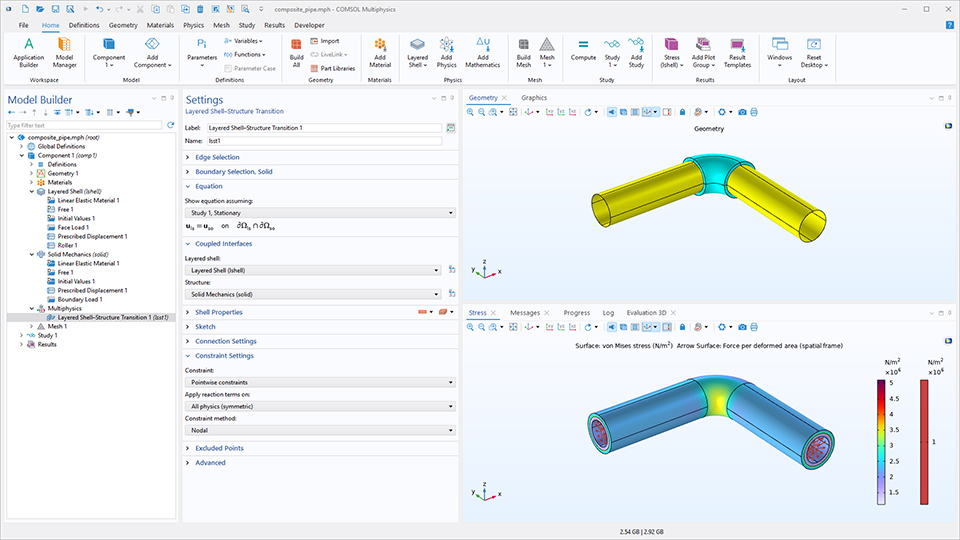

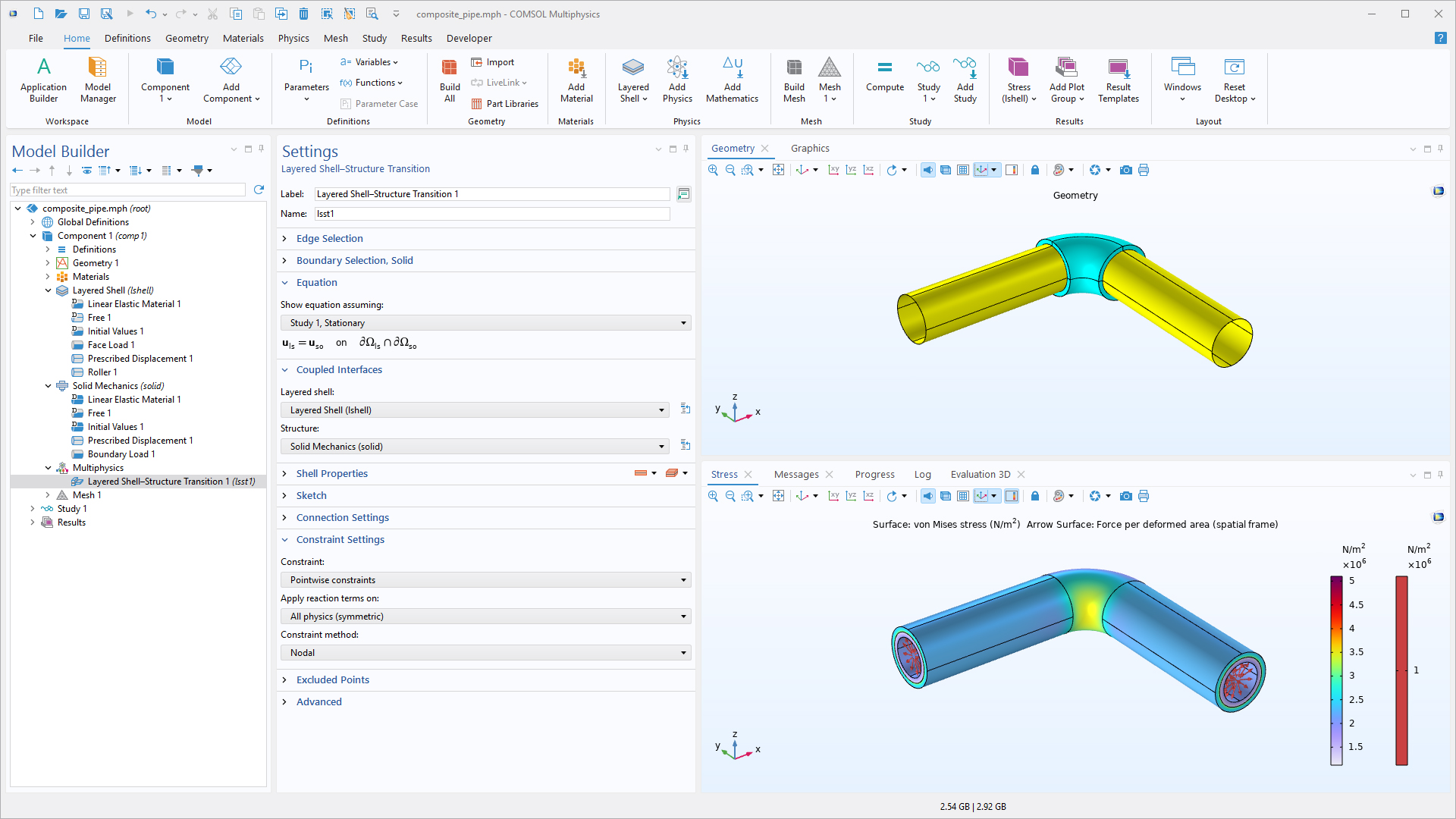

Interfaccia utente di COMSOL Multiphysics che mostra il Model Builder con il nodo di accoppiamento Layered Shell–Structure Transition evidenziato, la finestra Settings corrispondente e due finestre Graphics.

Il grafico nella finestra superiore Graphics mostra la geometria di un tubo composito modellato con diversi elementi strutturali. Il grafico inferiore mostra la sollecitazione di von Mises in un tubo composito.

Nuovo tutorial

La versione 6.4 di COMSOL Multiphysics^® introduce un nuovo modello di verifica nel Composite Materials Module.

Parametric Study on Cross-Ply Laminate Failure

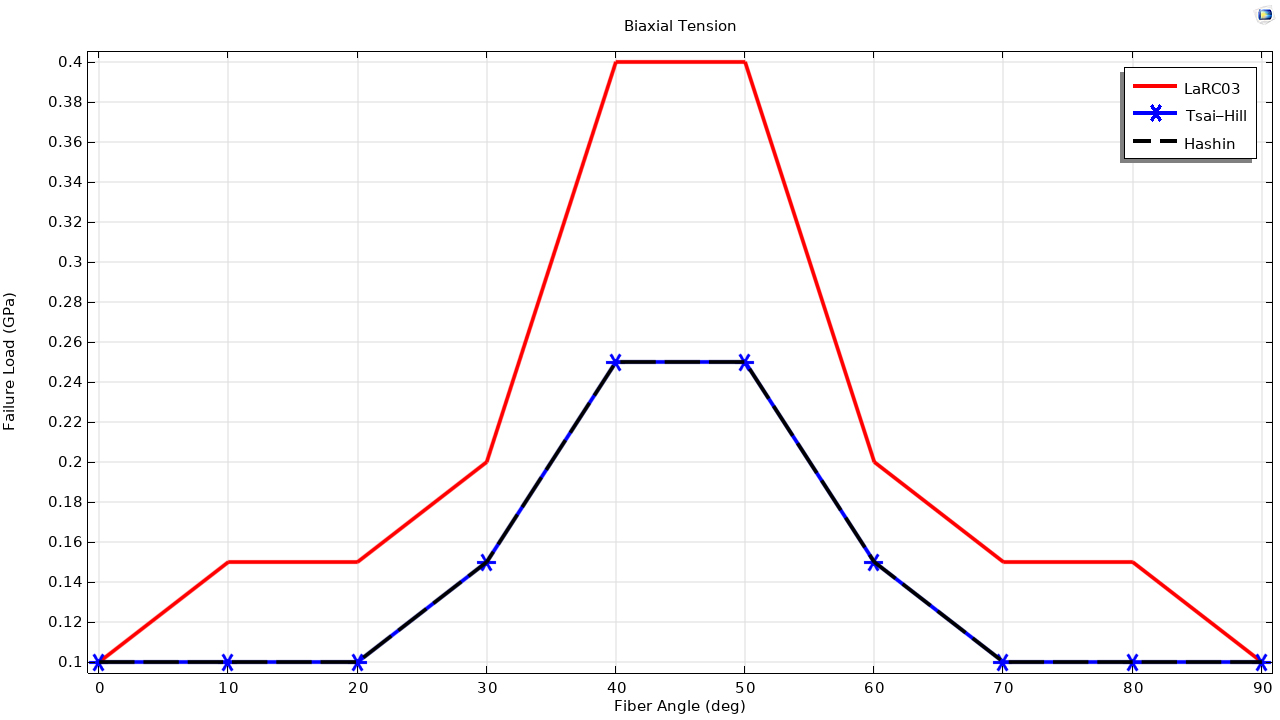

Grafico 1D che mostra il carico di rottura per diversi angoli delle fibre.

Carico di rottura per diversi angoli delle fibre per un laminato a strati incrociati basato su diversi criteri di rottura per un caso di carico di tensione biassiale.

Titolo in Application Library:
parametric_study_on_crossply_laminate_failure
Download da Application Gallery
