Aggiornamenti del Rotordynamics Module

Agli utenti del Rotordynamics Module, COMSOL Multiphysics® versione 5.3 offre un'app per simulare un sistema rotore-cuscinetto, nuove funzionalità per l'interfaccia Hydrodynamic Bearing per la modellazione della lubrificazione all'interno di un cuscinetto e l'equazione di Reynolds modificata. Gli aggiornamenti del Rotordynamics Module sono descritti in dettaglio qui di seguito.

Inlet e Outlet sulla superficie del cuscinetto

All'interfaccia Hydrodynamic Bearing sono state aggiunte le condizioni al contorno Inlet e Outlet per le superfici: consentono di modellare situazioni in cui il lubrificante viene erogato in modo continuato all'interno di un cuscinetto.

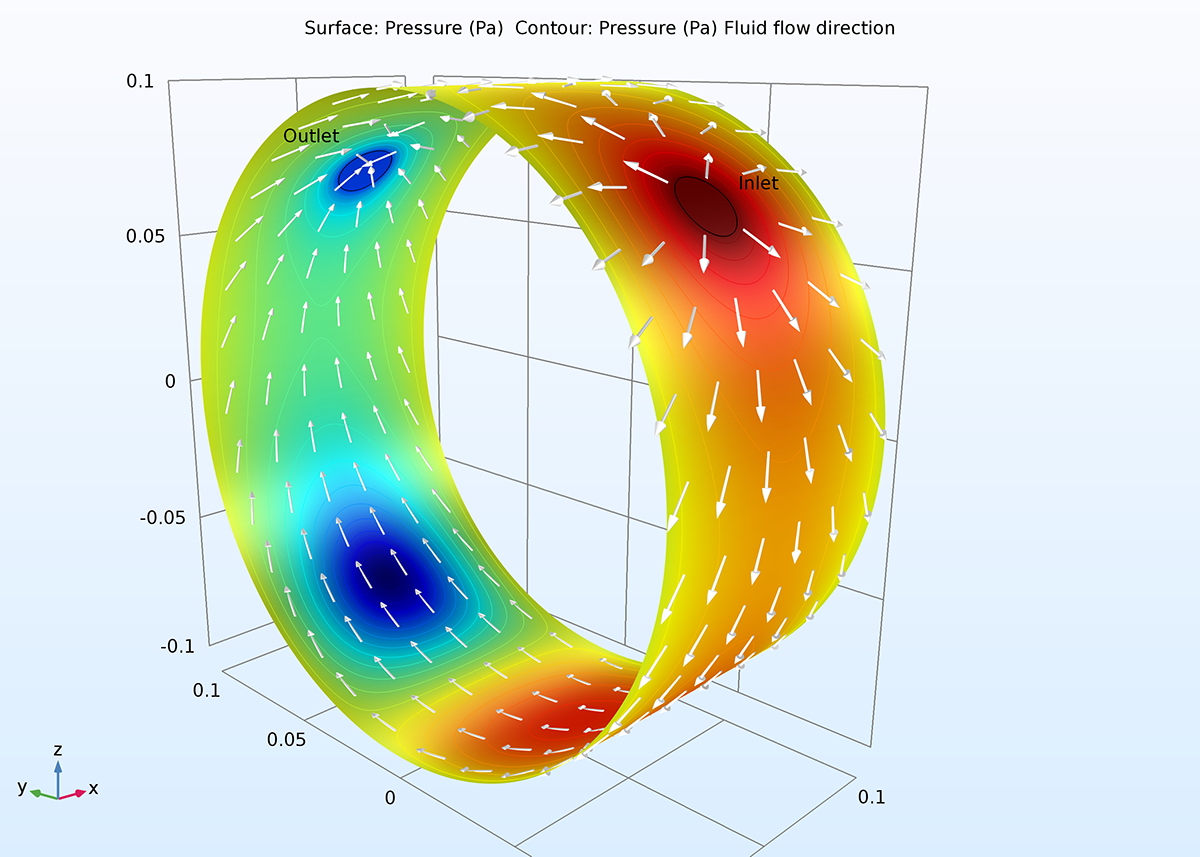

La distribuzione della pressione e la direzione del flusso in un cuscinetto Distribuzione della pressione e direzione del flusso in un cuscinetto con tubi di afflusso e deflusso. Il flusso entra nel punto di massima pressione.
Distribuzione della pressione e direzione del flusso in un cuscinetto con tubi di afflusso e deflusso. Il flusso entra nel punto di massima pressione.

Miglioramenti dell'interfaccia Hydrodynamic Bearing

Nell'interfaccia Hydrodynamic Bearing è ora disponibile l'equazione di Reynolds modificata per la modellazione di cuscinetti lubrificati a gas. Inoltre, in questa interfaccia viene ora calcolata la dissipazione viscosa nel film lubrificante, utile quando si desidera calcolare la distribuzione della temperatura nel lubrificante.

Nuova app: Rotor Bearing System Simulator

L'app Rotor Bearing System Simulator può essere utilizzata per progettare e analizzare sistemi rotore costituiti da un rotore e da diversi dischi e cuscinetti. È utile per la fase di progettazione preliminare di sistemi rotanti, per garantire che la velocità critica del sistema non sia prossima alla velocità di esercizio. L'app calcola le frequenze proprie del sistema a diverse velocità angolari per trovare la velocità critica del rotore.

È possibile immettere le dimensioni geometriche e la rigidezza del rotore, la posizione e le proprietà inerziali dei cuscinetti e dei dischi e altre proprietà del materiale scegliendo un materiale predefinito da un menu a tendina. Si possono specificare i dati manualmente o caricarli da un file. L'app crea automaticamente la geometria e imposta la fisica in base alle informazioni fornite negli input.

L'app utilizza l'interfaccia Beam Rotor. Dopo aver calcolato i risultati, è possibile visualizzare i grafici di Campbell e Whirl e la tabella delle velocità critiche dipendenti dai parametri di input. Con un semplice clic è possibile generare un report che include le impostazioni e i risultati dell'app.

App COMSOL per simulare i sistemi rotore-cuscinetto L'interfaccia grafica dell'app Rotor Bearing System Simulator. Gli input includono le dimensioni , i materiali e le condizioni operative. Gli output includono i grafici di Campbell e Whirl e una tabella delle velocità critiche.
L'interfaccia grafica dell'app Rotor Bearing System Simulator. Gli input includono le dimensioni , i materiali e le condizioni operative. Gli output includono i grafici di Campbell e Whirl e una tabella delle velocità critiche.

Percorso dell'Application Library:

Rotordynamics_Module/Applications/rotor_bearing_system_simulator
